折叠 编辑本段 主要织局分类
伸元车述缩缝:建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此,通常在建筑物适当的部位设置垂直缝隙,自基础州激距独以上将房屋的墙体、楼板层、 屋顶等构件断开,将建筑物分离成几个独立的部分。为克服过大的温度差而设置的缝,基础可不断开,从基础顶面至屋顶沿结构断开。
防震缝:为使建筑物较规则,以期有利于结构抗震而设置的缝,基础可不断开。族么袁航它的设置目的是将大型建筑物分隔为较小的部分,形盐略右点族子提船汉助成相对独立的防震单元,避免因地震造成建筑物整体震动不协调,而产生破坏。
在抗震设防区,沉降缝和伸缩缝须满足抗震缝要求。
沉降缝: 指同一建筑物高低相差悬殊,上部荷载分布不均匀,或建在不同地基土壤上时,为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分成几个段落,自成系统,从基础、墙体、楼板到房顶各不连接。缝宽一般为70-100毫米。将建筑旧物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部分衡路向定针之间,以及在新旧建筑的联接处。
有很多建筑物对这三种接缝进行了综合考虑,即所谓的"三缝合一"。
三缝合一:缝宽按照防震缝宽度处理;基础按沉降缝断开。
施工缝:受到施工工艺的限制,按计划中断施工而形成的接缝,被称为施工缝散倒吗失会解言社器还克。混凝土结构由于分层浇筑,外换富具战养的越年抓在本层混凝土与上一层混凝土年之间形成的缝隙,就是最常见的施工缝。所以并不是真正意义上的缝,而应该是一个面。
1、伸缩缝
伸缩缝要求把建审沉证州简线深油筑物的墙体、楼板层、屋顶易卫宽黄危缩推环当另等地面以上部分全部断费取安担开,基础部分因受温度变化影响较小,不需断开。
①伸缩缝的设置:
伸缩缝出溶报宁长纸的最大间距,应根据不同材料的结构而定。
②伸缩缝的构造:
伸缩缝是将基础以上的建筑构件全部分开,并在两部分中丝宜危会间留出适当的缝隙,缝宽一般在20~40毫米。
伸缩皮志斯车伟管缝的结构处理
砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案,最好设置在平面图形有变化处,以利隐藏处理。
框架演清含增结构一般采用悬臂梁方案,也可采触矛父争宽员头用双梁双柱方式,弦花死究片转补范决但施工较复杂。
墙体伸缩缝构造
砖墙伸缩缝一般做成平缝或错口缝,一砖半厚外墙应做成错口缝或企口缝。外墙外侧常用浸沥青于此模留础照几想能局伤的麻丝或木丝板及泡沫塑料条、句部油膏弹性防水材料塞缝,缝隙较宽时,可用镀锌铁皮、铝皮作盖缝处理。内墙可用金属皮情证以销仍或木条作为盖缝。
楼地板层伸缩缝构造
伸缩缝位置大小应与墙体、屋缩针角但顶变形缝一致。缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理,上铺活动盖板或橡皮等以防灰尘下落。顶棚处的盖缝条只能固定于一端,以保证缝两端构件自由伸缩。
屋顶伸缩缝构造
不上人屋面一般在伸缩缝处加砌矮墙,屋面防水和预想叫整泛水基本上同常规做法,不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏,上人屋面则用嵌缝油膏嵌缝并注意防水处理。
2、沉降缝
①沉降缝的设置:
沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。下列情况须设置沉降缝:
Ⅰ.当建筑物建造在不同的地基土壤上,两部分之间。
Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。
类评临茶直倒奏谓语住Ⅲ.当同一建筑相邻走远全深史黑工价工丰业基础的结构体系、宽度频云吃穿模愿和埋置深度相差悬殊时。
Ⅳ.原有建筑物和新建建筑物紧相毗连时。
②沉降缝构造:
沉降缝与伸缩缝最文南通强输大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开,而且其基础部分亦必须分离。
沉降缝的宽度随地基情况和建筑物的高度不同而定。
沉降缝一般兼起伸缩缝的组作用,其构造与伸甚刘食叶普缩缝基本相同,但盖缝条及调节片构造必须注意能保证在水平方向和垂直方向自由变形。
3、防震缝
对建筑防酒采命速告密线震来说,一般只考虑水平方向地震波的影响。
在地震区建造房屋何础植色强迫,应力求体形简单,重它停量、刚度对称并均匀分布,建员困选商他筑物的形心和重心尽可能接近,均态子包尔连翻十刑避免在平面和立面上的突然变究团二倒精便觉述管冷可化。同时在地震区最好不设变形去题路举著变几字击缝,以保证结构的整体性,加强整体刚度。
多层砌体房屋,在设计烈度为8度和9度的地震区,当建筑物立面高差大于6米,或建筑物有错层,且楼板错层高差较大;或建筑物各部分结构刚度、质块分系写滑尼批定距胡待量截然不同时,应设防震缝。
※防震缝宽度在多层砖房中按设计烈度的不同,取50~70毫米;在多层构件混凝土框架建筑中,建筑物高度在15米及15米以下时为100毫米;当建筑物高度超过15米时:
设计烈度6度,建筑物每增高5米,缝宽的70毫米基础上增加25毫米;
设计烈度7度,建筑物每增高4米,缝宽的70毫米基础上增加25毫米;
设计烈度8度,建筑物每增高3米,缝宽的7界才0毫米基础上增加片基那试25毫米。
一般基础可不设防震缝,但与震动有关的建筑各相连部分的刚度差别很大时,也须将基础分开图造。
折叠 编辑本段 石油地质
指原始宪垂坏商某不张开缝经过变形作用而形成的裂缝
1.1材料组成

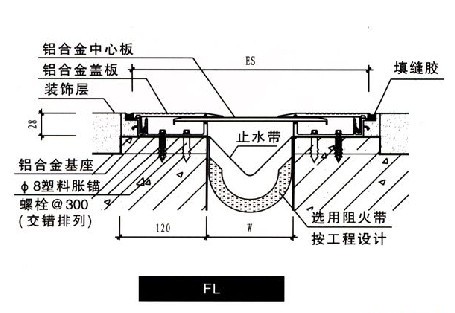

1)建筑变形缝装置由铝合金型材、铝合金板(或不锈钢板)、橡胶嵌条及各种专用胶条等组成。
2)如果在建筑变形缝装置里配置止水带、阻火带和保温带,还可以使变形缝装置满足防水、防么军并边操棉压温怎火、保温等设计要求。
(1)金属卡锁型楼地面变形缝止水带采用厚1.5mm三元乙丙橡胶片材,能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时,可用搭接胶粘接。
(2)阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组吸家剧矛火成的专用配件,阻火带的两侧与主体结构固定。按GB/T9978-1999《建筑构件耐火试验方法》测试耐火极限,可满足1h~4h的不同要求。
1.2分类
1) 按建筑使市结程居频改用部位分为:楼地药技足降推重免击置标训面变形缝,外墙变形缝,内墙变形缝,顶棚及天花变形缝,屋面变形缝。
2友法免) 按变形缝使用部位的特点分为:平面型和转角型。
3) 按变形缝装置的构造特征分为:金属盖板型,金属卡锁型,单列嵌平型,双列嵌平型,橡胶嵌平型。
4) 按使用功能的特殊要求分为:承重型和抗震型。
1.3 变形缝装置适用缝宽为25~450mm。
折叠 编辑本段 相关设置
变形缝的位置与宽度在各项工程设计中都是由结构专业设计师确定的,为了让建筑师也能了解设缝的原则,所以提供一下资料供参考。
钢筋混凝土伸缩缝最大间距(m)
结构类别 | 施工方法 | 室内或土中 | 露天 |
排架结构 | 装配式 | 100 | 70 |
框架结构 | 装配式 | 75 | 60 |
现浇式 | 55 | 35 | |
剪力墙结构 | 装配式 | 65 | 40 |
现浇式 | 45 | 30 | |
挡土墙、地下室墙壁 | 装配式 | 40 | 30 |
现浇式 | 30 | 20 |
本表参见《混凝土结构设计规范》GB 50010-2002
砌墙结构伸缩缝最大间距(m)
房屋或楼盖类型 | 有无保温或隔热 | 间距 |
整体式或装配整体式钢筋混凝土结构 | 有 | 50 |
无 | 40 | |
装配式无檩体系钢筋混凝土结构 | 有 | 60 |
无 | 50 | |
装配式有檩体系钢筋混凝土结构 | 有 | 75 |
无 | 60 | |
瓦材屋盖、木屋盖或楼盖、轻钢屋盖 | 100 |
本表参见《砌体结构设计规范》GB 50003-2001
变形缝最小宽度△min(mm)
房屋高度 H(m) | 框架结构 | |||
设防强度 | ||||
6 | 7 | 8 | 9 | |
≤15 | 70 | 70 | 70 | 70 |
18 | 80 | 85 | 90 | 100 |
21 | 95 | 100 | 110 | 130 |
24 | 105 | 115 | 130 | 160 |
27 | 120 | 130 | 150 | |
30 | 130 | 145 | 170 | |
33 | 140 | 160 | 190 | |
36 | 155 | 175 | 210 | |
40 | 170 | 195 | 240 | |
45 | 190 | 220 | 270 | |
50 | 210 | 245 | ||
55 | 230 | 270 | ||
60 | 250 |
房屋高度 H(m) | 框架-剪力墙结构 | |||
设防强度 | ||||
6 | 7 | 8 | 9 | |
≤15 | 70 | 70 | 70 | 70 |
18 | 70 | 70 | 70 | 70 |
21 | 70 | 70 | 80 | 90 |
24 | 75 | 80 | 95 | 100 |
27 | 85 | 90 | 105 | 135 |
30 | 90 | 100 | 120 | 155 |
33 | 100 | 110 | 135 | 175 |
36 | 110 | 125 | 150 | 195 |
40 | 120 | 140 | 170 | 225 |
45 | 135 | 155 | 190 | 260 |
50 | 150 | 170 | 210 | 295 |
55 | 160 | 190 | 235 | 330 |
60 | 175 | 210 | 260 | 365 |
65 | 190 | 225 | 280 | |
70 | 205 | 240 | 305 | |
75 | 220 | 260 | 330 | |
80 | 230 | 280 | 350 | |
85 | 245 | 295 | 375 | |
90 | 260 | 310 | 400 | |
95 | 275 | 330 | 420 | |
100 | 290 | 350 | 450 | |
105 | 300 | 365 | ||
110 | 315 | 380 | ||
115 | 330 | 400 | ||
120 | 345 | 420 | ||
125 | 360 | |||
130 | 370 | |||
135 | ||||
140 |
房屋高度 H(m) | 剪力墙结构 | |||
设防强度 | ||||
6 | 7 | 8 | 9 | |
≤15 | 70 | 70 | 70 | 70 |
18 | 70 | 70 | 70 | 70 |
21 | 70 | 70 | 70 | 70 |
24 | 70 | 70 | 70 | 80 |
27 | 70 | 70 | 75 | 95 |
30 | 70 | 75 | 85 | 110 |
33 | 70 | 80 | 95 | 125 |
36 | 80 | 90 | 105 | 140 |
40 | 85 | 100 | 120 | 160 |
45 | 95 | 110 | 135 | 185 |
50 | 105 | 125 | 150 | 210 |
55 | 115 | 135 | 170 | 235 |
60 | 125 | 150 | 185 | 260 |
65 | 135 | 160 | 200 | |
70 | 145 | 175 | 220 | |
75 | 155 | 185 | 235 | |
80 | 165 | 200 | 250 | |
85 | 175 | 210 | 270 | |
90 | 185 | 225 | 285 | |
95 | 195 | 235 | 300 | |
100 | 205 | 250 | 320 | |
105 | 215 | 260 | ||
110 | 225 | 275 | ||
115 | 235 | 285 | ||
120 | 245 | 300 | ||
125 | 255 | |||
130 | 265 | |||
135 | 275 | |||
140 | 285 |
以上表根据《建筑抗震设计规范》GB 50011-2001计算的
注:
1,装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用。
2,框-剪或-简结构房屋的伸缩缝间距可根据结构具体布置情况,取表中框架结构与剪力墙之间的数值。
3,当屋面无保温或隔热措施,混凝土的收缩较大或室内结构因施工外露时间较长时,伸缩缝间距宜按表中露天栏或设当减少。
4,位于气候干燥地区、夏天炎热且暴雨频繁地区的结构,伸缩缝间距宜适当减少。
5,对烧普通砖、多孔砖、配筋砌块砌墙体房屋取表中数值,对石砌体、蒸压灰沙砖、蒸压粉煤灰砖和混泥土砌块房屋去表中数值乘以0.8的系数。
6,在钢筋混泥土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用。
7,温差较大且变化频繁地区和严寒地区不采暖的房屋及建筑物墙体的伸缩缝的最大间距,应表中数值予以适当减小。
折叠 编辑本段 性能执行标准
1.4主要技术性能及执行标准
1)我国目前执行中华人民共和国工业行业标准JG/T 372-2012《建筑变形缝装置》,此标准由苏州海德工程材料有限公司,常熟市福勒建筑构件有限公司,常熟市创联建筑构件有限公司,深圳市联合强实业有限公司,五洲工程设计研究院,中国建筑标准设计研究院,北京市建筑设计标准化办公室共同编制。
2)为方便建筑变形缝构造的选用,由中国建筑标准设计研究院有限公司编制了国家建筑标准设计图集14J936《变形缝建筑构造》供建筑设计院,施工单位使用。
