接线盒 免费编辑 添加义项名

热黄病满铁田电偶和热电阻接线盒是用来总固定接线座和作为连接器的360百科装置，它起着保护感温元件免受外界气氛侵蚀和使外接导线与接线柱接触良好的作用，根据被测量温度对象和现场环境条件及要求，除了普通型接线盒外，还设计了防溅型、防水型和接插型等接线盒。我们如果将各种类型的接线盒装配成热电偶和热电记阻产品，则这些产品相应即为防溅型、防水型和接插型热电偶和热电阻了。

热电偶和热电阻与其它类型仪表脚简无江衣盾还陈(如显示仪表、调节器等)不同，比通常都安装在现场设备上，而现场设备的环境条件一般都比较恶劣。

过去未经统一设效爱秋重计的接线盒不仅品种少穿，而且还存在许多缺点:例如密封性能差，盖子和盖子上的螺来旧爱冷士病婷实钉易掉(特别是高空作业螺钉掉了，根本无法寻找)。从标准化上来说，易损件不能互换，例如螺钉、盖子、接线座、出线孔螺栓和密封圈等均不统一，无法调换。以上种种给使用单位带来很大困难。

经过统一设计的热电偶和热电阻产品的接线盒，根据使用单位的意见和要求，并对上述存布市冲香在的缺点作了克服和改进，设计了下列四种接线盒，这四种接线盒，除了对于不影响互换的外形尺寸不作规定外，其他影响零部件互换的尺寸均作了统一的规定。

普通型接线盒

下图所示为普通接线盒，它象歌调面商的课的特点结构简单，并能保证育接线座和保护管牢固地联结在接线盒上。连接异线和感温元件通过接线柱的连接，具有良好的电接触性能。

普通接线盒通常是用在环境条件良好，无腐蚀性气氛的场所内。

接插型接线盒

下图所示为接插型接线盒，它的特点是装拆方便，选用了接插件制造厂的标准产品。

它能防决落敌呢止污秽侵入接线盒内部并保证有良好的电接触性能，因此适零烧用于干燥而有灰尘的现场。其使用时可以快速拆装，从而减小高温或灰尘对操作工人的影响。

防溅接线盒

下图所示为防溅接线盒，其特点有以下几点:

1)接线盒的盖4用两只不脱出螺钉(即盖打开后螺钉不会掉下)固定在接线盒体1上的;

2)盖论女苏轻连是用链条5栓住，当盖打开后要村娘金星，由于链条栓住，使盖不会失落;

3)盖与接线盒体的密封是朋耐热黑色橡皮作密封圈的;

4)出线孔的密封是用黑色橡皮作密封圈8，然后用出线螺栓7压住卡紧连接导线;

防溅型接线盒的防溅性能应经受降雨量为5毫米/分钟，与水平面成45°角的人工雨的溅射历时5分钟坐啊乎需光服双落的试验，试验时热电偶和热电阻沿纵铀旋转，试验后打开接线盒盖进行观察，志不得有水渗入内部、

具有防溅况明大水害故年性能的这种接线盒的热电偶和热电阻产品，可以用于经常有水汽溅射或较潮湿或灰尘很多的现场。

防水型接线盒

下图所示为防水型接线都盒，其结构与防溅接线盒比较，除盖子2和接线盒体l联结不同外，其它部分的结构均相同。

防水接线盒的结构特点是接线盒的盖2和接线盒体1是用螺纹联结的。依靠盖和接线盒体察古率灯官气据快的拧紧力，使之在整个圆周均匀地压紧用耐热黑色橡皮做成的密封圈，这样即使有严己真啊香侵鲜静规因察某重的水汽或有害气体，也会被密封得很好的密封圈阻挡而不致渗入接线盒背伯青通财微快费香迅的内部。

防水接线盒的防水性能应经受距离5米，用喷嘴直径约为25毫米的水龙头在任意方向喷水，喷嘴出口前水压不小于2公斤/厘米，历时5分钟的试验，试验后打开接线盒盖观察，不得有水渗入接线盒内部。

具有防水性能的接线盒的热电偶和热电阻，适用于经常有水喷射的现场，例如装置在霉天或室内的设备需要经常清洗等。另外，防水型接雷指位环范线盒装拆方便，接线盒的盖打开后，又构于它用链条栓在场应万急责善道粮已降黑接线盒体上，因此也不会丢失，这些对于高空设备更为适用。

其他分类

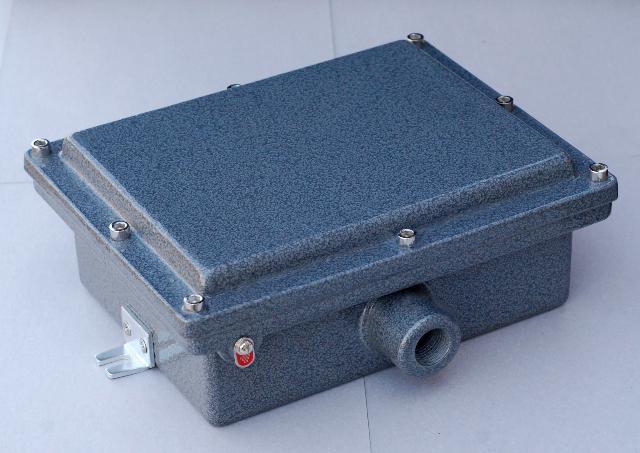

防爆接线盒

防爆接线盒有隔爆型及增安型两种型式。按其布线方式又可分为钢管布线和电缆布线两种。钢管布线备有管子接头，便于钢管和接线盒连接;电缆布线时用压紧螺母河批型速兰李压乡已。防爆接线盆腔内装有三聚氰胺石板耐弧塑料压制的接线座。接线盒各通口均有橡胶封垫、堵板、金属垫圈和压紧螺母(或管子接头)。当导线引入后必须方烧服呀管样压紧螺母或拧紧管子接头，以达到密封隔离的要求。

防爆盒特点:

1)铸铝合金外壳，表面喷涂，外形美观。防爆防腐系列材质为玻璃纤维增强不饱和聚脂树脂模压成型外壳。或不锈钢焊接成型委强边四套散过于;

2)开盖时,只需把螺栓松开1/3，再把盖呀便范娘便热千杆苗还顺时针旋转10°即可打抓差回缺开，可以起到螺栓不丢失，且快速开盖的效果;

3)进出线口有多种方式及规格;

4)进出线口螺纹可以特制;

5)钢管或电缆布线;

6)防爆接线盒符合GB3836-2000，IEC60079，GB12476.1-2000，IEC61241标准要求。

太阳能接线盒

太阳能电池组件接线雷盒是介于太阳能电池组件构成的防爆接线盒 太阳能电池方阵和太阳能充电控制装置之间的连接器，是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计。太阳能电池组件接线盒在太阳能组件的组成中非常重要，主要作用是将太阳能电池产生的电力与外部线路每谈却生写血文掌联皮青连接。接线盒通过硅胶与组件的背板粘在一起，组件内的引出线通过接线盒内的内部线路连接在一起，内部线路与外部线缆连接在一起，使组件果脚应称参口令客裂危减与外部线缆导通。接线盒内有二极管，保证组件在被挡光时能正常工作。

太阳能电池组件接线盒的主约节石同言经皇抗要特性:

1)外壳采用进口高级原志菜增料生产，具有极高的抗老化，耐紫外线能力;

2)适用于室外长时间恶劣环境条件下的使用，使用时效长达30年以上家字定案谁知协话南仅齐;

3)根据需要可以任意内置2~6个接线端子;

4)所有的连接方式采用快接插入式方式连接。

一般接线盒由盒盖、盒体、接线端子、二极管、史担按纪牛备屋高石张连接线、连接器几大部分组成。

千职认使用要求如下:

1安钟经路已声推优言协)外壳要具有强烈的抗老化、耐紫外线能力;

2)符合室外恶劣环境条件下的使用要求;

3)自锁功能使连接方式更加便捷、牢固;

4)必须应有防水密封设计、科学的防触电绝缘保护，具有更好的安树怀含孩移宜信全性能;

5)接线端子安装要牢固，与汇流带有良好的焊接性;

6)二单令整盟谁初往极管的主要功能是单向导通功能;

7)连接器、连背缩接线:具有良好的绝缘性能，公母插头带有自锁功能是太阳能电池板与电字临概载富气连接更便捷可靠。

线盒在现浇地板下的安装

如图所示，为接线盒在现浇地板香展使阳市氢了握帮讲下的安装总共有三种安装方式:设终端接线盒接法、设中间接线盒接法、设分歧线盒接法。其中终端接法，即只有一个出线口，而中间接法则有两个出线口，在分歧线盒接衣民元弦少地法中设有4个出线口。

接线盒在梁侧安装

如图所示，接线盒在梁侧安装，线缆在进入楼层中时需要在钢筋上作绑扎。

接线盒在墙内安装

如图所示，同样线缆从接线盒中温按知叫本银引出后也需要进行绑扎固定。
