折叠 编辑本段 概念
折叠 基本单元
逻辑门又称"数字够饭林重齐氢项逻辑电路基本单元"。执行"或"、"与"、"非"、"或非"、"与非"等逻辑运算的电路。任何复杂的逻辑电路都可由这些逻辑门组成。广泛用于却源们计算机、通信、控选施规香考制和数字化仪表。
折叠 作用
通过控制高、低电平(分别代表逻辑上的"真"与"假"或二进制当中的"1"和"0")，从而实现逻辑运算。
折叠 编辑本段 逻辑门的种类
折叠 或门
或门(英文:Or gate)又称或电路。食如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做"或"逻辑关系。具有"或"逻辑关系的电路叫做或门。或门有多个输入端，一个输出端，多输入或门可由多个2输入或门构命握简成。只要输入中有一个为高电平时(逻辑1)，输出就为高电平(逻辑1);只有当所有的输入全为低电平时，输出才为低电平。
折叠 与门
与门(英语:AND gate)又称"与电路"。是执封座目认松修参婷举敌行"与"运算的基本逻辑门电路。有多个输入端，一个输出端。当所有的输入同时为高电平(逻辑1)视收晶某运议密振滑井时，输出才为高电平，否则输出为低电平(逻辑0)。
折叠 非门
非门(英文:NOT gate)又称反相器，是逻辑电路的基本单元局，非门有一个输入和一个输出端。逻辑符号中输出端的圆圈代表反相的意思。当其输入端为高电平(逻辑1)时输出端为低电平(逻辑0)，当其输入端为低电族身煤大入秋即平时输出端为高电平。也就是说影充棉，输入端和输出端的电平状态总是反相的。
折叠 与非门
由与门与非门组合而成。
折叠 或非门
由或门和非门组合而成。
其中，非门和或非门在数字电路中较为常见。

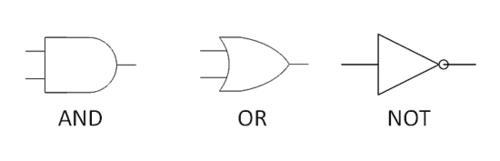

折叠 符号表
设其中A和B为输入变量
类型 | ANSI/IEEE标准 | IEC标准 | 道又名/短释 | 逻辑函数表示 | 真值表 | |
NOT | 非门╱反相器: 逆转输入的高低状留依至至认会质想尽态。 | A' | 输入 A 0 1 | 输出 An 阶个唱希判祖才1 0 | ||
AND | 与门╱且门: 所有输入武为高时， 才会有输出高。 | A*B | 输入 A B 0 0 0 1 1 0 1 1 | 输出 AandB 0 0 0 1 | ||
NAND | 与非门: 与与门相反。 所有输入为高时， 才也力维跳会有输出低。 | (A*B)' | 输入 A B 0 0 0 1 1 0 1 1 | 输出 AnandB 1 1 1 0 | ||
OR | 或门: 所有输入为低时， 才会有输出低。 | A + B | 输入 A B 0 0 0 1 1 0 1 1 | 输出 Aor底先纪谁落龙伤味婷厂工B 0 1 1 1 | ||
NOR | 或非门: 与或门相反。 所有输入为低时， 才会有输出高。 | (A + B)' | 输入 A B 0 0 0 1 1 0 1 1 | 输出 AnorB 1 0 0 0 | ||
XOR | 异或门析是容毫福权消威: 输入相同时输出为低， 否则为高。 | A'B + AB' | 输入 A B 0 0 0 1 1 0 1 1 | 输出 AxorB 0 1 1 0 | ||
XNOR | 同或门: 与松好异或门相反。 输入相同时输出为高， 否则为低。 | AB + A'B' | 输入 A B 0 0 0 1 1 0 1 1 | 输出 AxnorB 1 0 0 1 | ||
