自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。

基本信息

  • 中文名

    自动空气开关

  • 外文名

    air-break switch

目录

折叠 编辑本段 特点

自动空气开关具有操作安全.使用方便.工作可靠.安装简单.动作后(如短路故障排除后)不需要更换元件(如熔体)等优点。因此,在工业.住宅等方面获得广泛应用。

折叠 编辑本段 分类

1. 按极数分:单极.两极和三极

2. 按保护形式分:电磁脱扣器式.热脱扣器式.复合脱扣器式(常用)和无脱扣器式。

3. 按全分断时间分:一般和快速式(先于脱扣机构动作,脱扣时间在0.02秒以内)。

4. 按结构型式分:塑壳式.框架式.限流式.直流快速式.灭磁式和漏电保护式。

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。如DZ5-20系列。

四、空气开关的结构

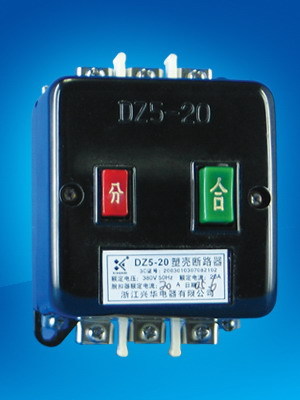

DZ5-20型自动空气开关DZ5-20型自动空气开关以DZ5-20型自动空气开关为例,其外形及结构如图(一)(二)所示。

DZ5-20型自动空气开关其结构采用立体布置,操作机构在中间。外壳顶部突出红

色分断按钮和绿色停止按钮,通过贮能簧连同杠杆机构实现开关的接通和分断;壳内底座上部为热脱扣器,由热元件和双金属片构成,作过载保护,还有一电流调节盘,用以调节整定电流;下部为电磁脱扣器,由电流线圈和铁芯组成,作短路保护用,也有一电流调节装置,用以调节瞬时脱扣整定电流;主触头系统在操作机构的下面,由动触头和静触头组成,用以接通和分断主电路的大电流并采用栅片灭弧;另外,还有常开和常闭触头各一对,可以作为信号指示或控制电路用;主.辅触头接线柱伸出壳外,便于接线。

折叠 编辑本段 原理

自动空气开关原理图自动空气开关原理图如图(三)所示,1、2为自动空气开关的三副主触头(1为动触头,2为静触头),它们串联在被控制的三相电路中。当按下接触按钮14时,外力使锁扣3克服反力弹簧16的斥力,将固定在锁扣上面的动触头1与静触头2闭合,并由锁扣锁住搭钩4,使开关处于接通状态。

当开关接通电源后,电磁脱扣器.热脱扣器及欠电压脱扣器若无异常反应,开关运行正常。当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器6产生足够大的吸力,将衔铁8吸合并撞击杠杆7,使搭钩4绕转轴座5向上转动与锁扣3脱开,锁扣在反力弹簧16的作用下将三副主触头分断,切断电源

当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件13产生一定热量,促使双金属片12受热向上弯曲,推动杠杆7使搭钩与锁扣脱开,将主触头分断,切断电源。

欠电压脱扣器11的工作过程与电磁脱扣器恰恰相反,当线路电压正常时电压脱扣器11产生足够的吸力,克服拉力弹簧9的作用将衔铁10吸合,衔铁与杠杆脱离,锁扣与搭钩才得以锁住,主触头方能闭合。当线路上电压全部消失或电压下降至某一数值时,欠电压脱扣器吸力消失或减小,衔铁被拉力弹簧9拉开并撞击杠杆,主电路电源被分断。同样道理,在无电源电压或电压过低时,自动空气开关也不能接通电源。

正常分断电路时,按下停止按钮15即可。

折叠 编辑本段 原则

1、自动空气开关的额定工作电压≥线路额定电压。

2、自动空气开关的额定电流≥线路负载电流。

3、热脱扣器的整定电流=所控制负载的额定电流。

4、电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流。
