要连接局域网,网线是必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。它又有STPUTP两种,我们常用的是UTP。

基本信息

  • 中文名

    网线

  • 外文名

    reticle

  • 应用范围

    网络

折叠 编辑本段 分类

折叠 双绞线

网线网线双绞线的英文名字叫Twist-Pair。是综合布线工程中最常用的一种传输介质

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一起,可以降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。"双绞线"的名字也是由此而来。双绞线一般由两根22-26号绝缘铜导线相互缠绕而成,实际使用时,双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。典型的双绞线有四对的,也有更多对双绞线放在一个电缆套管里的。这些我们称之为双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞。相临线对的扭绞长度在12.7cm以上,一般扭线的越密其抗干扰能力就越强,与其他传输介质相比,双绞线在传输距离,信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

双绞线可分为屏蔽双绞线(STP=SHIELDED)和非屏蔽双绞线(UTP=UNSHIELDED)。

STP

STP(屏蔽双绞线)的双绞线内有一层金属隔离膜,在数据传输时可减少电磁干扰,所以它的稳定性较高。STP的双绞线的价格说不定,便宜的几元1米,贵的可能十几元以上1米。

UTP

UTP(非屏蔽双绞线)内 没有这层金属膜,所以它的稳定性较差,但它的优势就是价格便宜。采用UTP的双绞线价格一般在1米1元钱左右。

(1)无屏蔽外套,直径小,节省所占用的空间;

(2)重量轻,易弯曲,易安装;

(3)将串扰减至最小或加以消除;

(4)具有阻燃性;

(5)具有独立性和灵活性,适用于结构化综合布线。

双绞线常见的有3类线,5类线和超5类线、6类线,以及最新的7类线。前者线径细而后者线径粗,型号如下:

1)一类线:主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输

2)二类线:传输频率为1MHZ,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌网

3)三类线:在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

4)四类线:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。

5)五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。网线网线

6)超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差,性能得到很大提高。超5类线的最大传输速率为150~155Mbps。

7)六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。

8)超六类线:超六类线是六类线的改进版,同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆,主要应用于千兆位网络中。在传输频率方面与六类线一样,也是200~250 MHz,最大传输速度也可达到1 000 Mbps,只是在串扰、衰减和信噪比等方面有较大改善。

9)七类线:该线是ISO 7类/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,所以它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。

而购买的双绞线一般可在商家那儿把双绞线和RJ45接头做好,拿回来用就成。如有闲心,也可自制,只不过需要买一把压线钳。双绞线一共八根线,八根线的布线规则是1236线有用,4578线闲置。

从家用的路由器到电脑之间的网线一般不要长于50米,但从小区或住宅楼的集线器(交换机)到各个住宅单元的网线长度200米也没问题,你如果是直接从单元网线接口连接电脑,只要网线质量好,60米长度不会对网速产生影响,网线过长会引起网络信号衰减,沿路干扰增加,使传输数据容易出错,因而会造成上网卡住、网页出错等情况,给上网者造成网速变慢的感觉,但实际网速(数据传输速度)并没有变慢,只是数据出错后,电脑对数据校验和纠错的时间增加了。

折叠 同轴电缆

同轴电缆,是由一层层的绝缘线包裹着中央铜导体的电缆线。它的特点是抗干扰能力好,传输数据稳定,价格也便宜,同样被广泛使用,如闭路电视线等。同轴细电缆线一般市场售价几元一米,不算太贵。同轴电缆用来和BNC头相连,市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品,大家可直接选用。

折叠 光缆

光缆,是目前最先进的网线了,但是它的价格较贵,在家用场合很少使用。它是由许多根细如发丝的玻璃纤维外加绝缘套组成的。由于靠光波传送,它的特点就是抗电磁干扰性极好,保密性强,速度快,传输容量大等等

折叠 编辑本段 制作线序

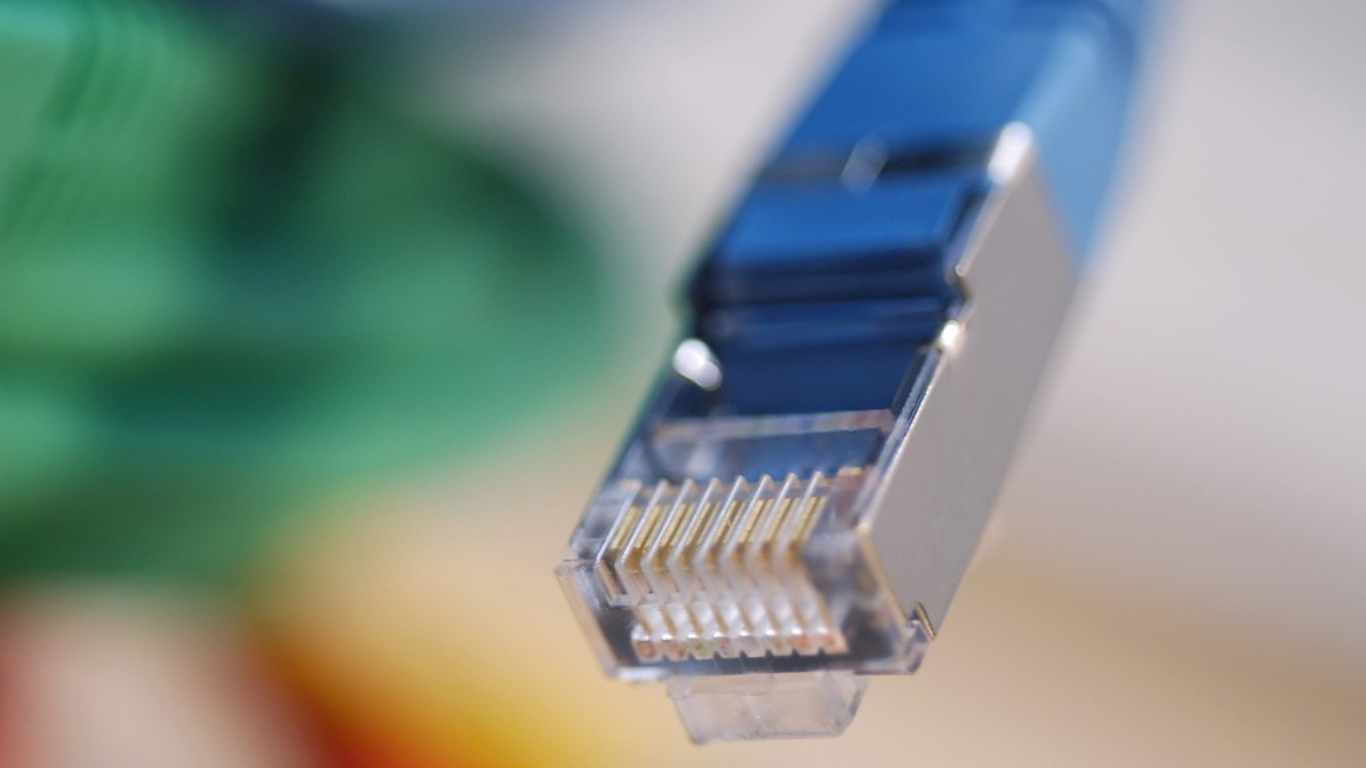

双绞线RJ45水晶头的制作线序

将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序

1 2 3 4 5 6 7 8

568A标准:白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

568B标准:白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

当双绞线两端使用的是同一个标准时,为直连线,也叫直通线,用于连接计算机与交换机、HUB(集线器)等;

当双绞线两端分别使用不同的标准,为交叉线,用于连接计算机与计算机,交换机与交换机等。

可理解为同级设备使用交叉线,不同级则使用直通线。

在通常的工程中做平行线时,用B标准的更多一些。

RJ-45各脚功能(10BaseT/100BaseTX):

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、备用(当1236出现故障时,自动切入使用状态)

5、备用(当1236出现故障时,自动切入使用状态)

6、接收数据负极 Rx-

7、备用(当1236出现故障时,自动切入使用状态)

8、备用(当1236出现故障时,自动切入使用状态)

注:4、5、7、8四根线在有需要的情况下会被作为POE供电用的线路,4、5为一组或者7、8为一组

折叠 编辑本段 传输距离

双绞线:100米

同轴电缆 :75-7同轴电缆为200-250 米左右,75-5为100-150米左右。

折叠 编辑本段 制作方法

折叠 工具和材料的认识

在制作网线前,大家必须准备相应的工具和材料。首要的工具是RJ-45工具钳,该工具上有三处不同的功能,最前端是剥线口,它用来剥开双绞线外壳。中间是压制RJ-45头工具槽,这里可将RJ-45头与双绞线合成。离手柄是锋利的切线刀,此处可以用来切断双绞线。接下来需要的材料是RJ-45头和双绞线。由于RJ-45头像水晶一样晶莹透明,所以也被俗称为水晶头,每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆,它们相互扭绕是为了降低传输信号之间的干扰。

俗话说:"工欲善其事,必先利其器"。在这里我们要向大家介绍如何使你的工具很"利",以达到事半功倍的效果。像上面我们看到的RJ-45工具钳,有时会出现制作出不合格的网线,这是因为工具钳的齿口没有对准水晶头上的金属片,从而导致金属片不能与网线正确接触,因此就出现网线连不通等现象。所以在选择RJ-45工具钳时,一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好,这样才能保证制作出合格的网线。

折叠 网线的标准,和连接方法

双绞线做法有两种国际标准:EIA/TIA568A和EIA/TIA568B,而双绞线的连接方法也主要有两种:直通线缆和交叉线缆。直通线缆的水晶头两端都遵循568A或568B标准,双绞线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡连网卡上。

折叠 网线的制作

1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。

2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。(注意:剥与大拇指一样长就行了)

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样可以有效避免剥线过长或过短。剥线过长一则不美观,另一方面因网线不能被水晶头卡住,容易松动;剥线过短,因有包皮存在,太厚,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,当然也不能制作成功了。

3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。

排列水晶头8根针脚:将水晶头有塑造料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。

4)剪齐:把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。这样,在双绞线插入水晶头后,每条线都能良好接触水晶头中的插针,避免接触不良。如果以前剥的皮过长,可以在这里将过长的细线剪短,保留的去掉外层绝缘皮的部分约为14mm,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。

5)插入:一和以拇指和中指捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;另一手捏住双绞线外面的胶皮,缓缓用力将8条导线同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。

6)压制:确认所有导线都到位,并透过水晶头检查一遍线序无误后,就可以用压线钳制RJ-45头了。将RJ-45头从无牙的一侧推入压线钳夹槽后,用力握紧线钳(如果您的力气不够大,可以使用双手一起压),将突出在外面的针脚全部压入水晶并头内。

折叠 测试

在把水晶头的两端都做好后即可用网线测试仪进行测试,如果测试仪上8个指示灯都依次为绿色闪过,证明网线制作成功。如果出现任何一个灯为红灯或黄灯,都证明存在断路或者接触不良现象,此时最好先对两端水晶头再用网线钳压一次,再测,如果故障依旧,再检查一下两端芯线的排列顺序是否一样,如果不一样,随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样,但测试仪在重测后仍显示红色灯或黄色灯,则表明其中肯定存在对应芯线接触不好。此时没办法了,只好先剪掉一端按另一端芯线顺序重做一个水晶头了,再测,如果故障消失,则不必重做另一端水晶头,否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。对于制作的方法不同测试仪上的指示灯亮的顺序也不同,如果是直通线测试仪上的灯应该是依次顺序的亮,如果做的是交叉线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。

上面向大家介绍了常用的T568A、T568B国际标准网线制作方法,希望无论是初学者还是网络老手都能够按照标准的方法去制作网线,这样对以后网络的维护会带来许多便利。

另:买线时注意一下,用的是5类线,3类线只能达到16M,4类线20M,只有5类线以及超5类等才能到达100M的.线的长度不能超过100米。

折叠 编辑本段 制作材质

市面上的网线良莠不齐,主要是表现在线的材质上:

(以下材质从好到坏排列)

1、纯铜

此类网线为最好的网线,同等情况下铜的电阻第二小,所以可以做优质的线材。并且适合用于POE供电,电阻小可以避免电在传输过程中的损耗。

2、铝线

此类网线质量次于铜线,但短距离使用也没有很大的问题,所以家用或者小型办公室的终端-----交换机的线路可以选择此类线。此类线仅适合短距离POE供电,因为电阻比铜线大。

3、铜包铝线

此类网线在铝线外面电镀了一层铜,因为趋肤效应,对铝线的导电能力有一定提升。但是此类线同样仅适合短距离POE供电,同样因为电阻较大。

4、铜包铁线

此类网线在铁线外面电镀了一层铜,因为趋肤效应,对铁线的导电能力有一定提升。但是此类线不适合POE供电,因为电阻较大。

5、铁芯线

此类网线电阻较大,仅适合短距离内传输且对网速要求不高的情况下使用。此类线不适合POE供电,同样因为电阻较大。

6、混合性线材

此类网线里面部分线使用铜部分线使用铝,仅适合短距离使用,可用于POE供电,但是制作水晶头的时候必须严格按照线序制作,否则铜线不能被用于供电,将增大电阻,影响供电效果。

折叠 编辑本段 质量鉴别

市场上假的双绞线比真的还要多,而且假线上同样有和真线一样的标记。除了假线外,市面上有很多用三类线冒充五类线、超五类线的情况。下面是网线的鉴别方法:

1、 三类线里的线是二对四根,五类线里的线是四对八根。

2 、真线的外胶皮不易燃烧,而假线的外胶皮大部分是易燃的。

3 、假线在较高温下(40℃以上)外胶皮会变软,真的不会。

4 、真线内部的铜芯用料较纯,比较软、有韧性而且不易被拉断。

5 、网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。

6 、网线里的线在对绕时圈数是不一样的,因为圈数一样的话两对线之间的传输信号会互相干扰,使传输距离变短。

7 、屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料,水晶头外面也被金属所包裹。

8 、有条件的话可以找100米的双绞线利用Windows中的"网络监视器"实地测试一下,5类线能达到100Mbps,3类线只有10Mbps。

9 、网线标准长度1000英尺/箱(大约相当于305米)

10、使用磁铁可以鉴别铁芯线,如果网线用磁铁可以吸引(哪怕是轻微的吸引),那说明是铁芯线,铁芯线因为电阻大,严重影响传输效率和传输距离,不推荐购买。优质的网线一般都是使用铜作为线芯的。即使差一些的线,也应该使用铝作为线芯。

11、剥开少许网线,看一下线芯的粗细,线芯细了也会影响传输效率。所以应该选用相对而言线芯粗的。

折叠 编辑本段 注意事项

网线常用的有:双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair) 作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成

双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568标准中,将双绞线按电气特性区分为:

三类、四类、五类线。网络中最常用的是三类线和五类线,已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称"SE"(Position,位置)。

凹槽内的金属触点共有 8个,简称"8C"( Contact,触点),因此业界对此有"8P8C"的别称。特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线非常重要,不能搞错。

折叠 编辑本段 真假辨别

折叠 从网线标识上辨别

三类线的标识是"CAT3",带宽10M,适用于十兆网基本已淘汰;五类线的标识是"CAT5",带宽100M ,适用于百兆以下的网;超五类线的标识是"CAT5E",带宽155M,是主流产品;六类线的标识是" CAT6",带宽250M,用于架设千兆网,是未来发展的趋势。其次通过看这个途径我们可以判别大多数假5类/ 超5类线。真正的5类线在线的塑料包皮上印刷的字符非常清晰、圆滑,基本上没有锯齿状。假货的字迹印刷质量较差,有的字体不清晰,有的呈严重锯齿状。正品5类线所标注的是"cat5"字样,超5类所标注的是" 5e"字样,而假货通常所标注的字母全为大写"如CAT5"、"5E"字样。

折叠 用手感觉

如果通过"看"的方法仍不能判别的话,可以进一步通过"摸"的方法来感觉真假5类/超 5类线在材料上的差别。真5类/超5类线质地比较软,这主要是为了适应不同的网络环境需求,双绞线电缆中一般使用铜线做导线芯,比较软(因为有些网络环境可能需要网线进行小角度弯折,如果线材较硬就很容易造成断路。);而一些不法厂商在生产时为了降低成本,在铜中添加了其他的金属元素,做出来的导线比较硬,不易弯曲,使用中容易产生断线。

折叠 用刀割

这一步只需用剪刀去掉一小截线外面的塑料包皮,使露出4对芯线。在这里我们还是通过 "看"的方法来进一步判别,真5类/超5类线4对芯线中白色的那条不应是纯白的,而是带有与之成对的那条芯线颜色的花白,这主要是为了方便用户在制作水晶头时区别线对。而假货通常是纯白色的或者花色不明显。还有一点就是4对芯线的绕线密度,真5类/超5类线绕线密度适中,方向是逆时针。假线通常密度很小,方向也可能会是顺时针(比较少),这主要是因为在制作方面比较容易,这样生产成本也就小了。

折叠 用火烧

你可以将双绞线放在高温环境中测试一下,看看在35℃至40℃时,网线外面的胶皮会不会变软,正品网线是不会变软的,假的就不一定了;还有真的网线外面的胶具有阻燃性,而假的有些则不具有阻燃性,不符合安全标准,购买时不妨试试。

折叠 编辑本段 小贴士

网线的出现,提高了我们的生活质量和工作效率
